億光電子在智能音箱上面的應用

       前陣子，小米又發布了一款小愛音箱家族的新品——小愛音箱遙控版，這款音箱內置了紅外發射模組，支持5000+品牌空調，機頂盒，電視等智能家電，還支持學習功能，傳統的家電也能控制。

       其中使用億光EVERLIGHT紅外發射管與接收頭，下面我們詳細了解下！

       小愛音箱遙控版拆解

       我們首先取下音箱底部四角的防滑膠墊。

       卸下隱藏在防滑墊下的四顆螺絲，我們可以分離音箱的底部與上部。

       這是音箱底部的配重鐵塊。

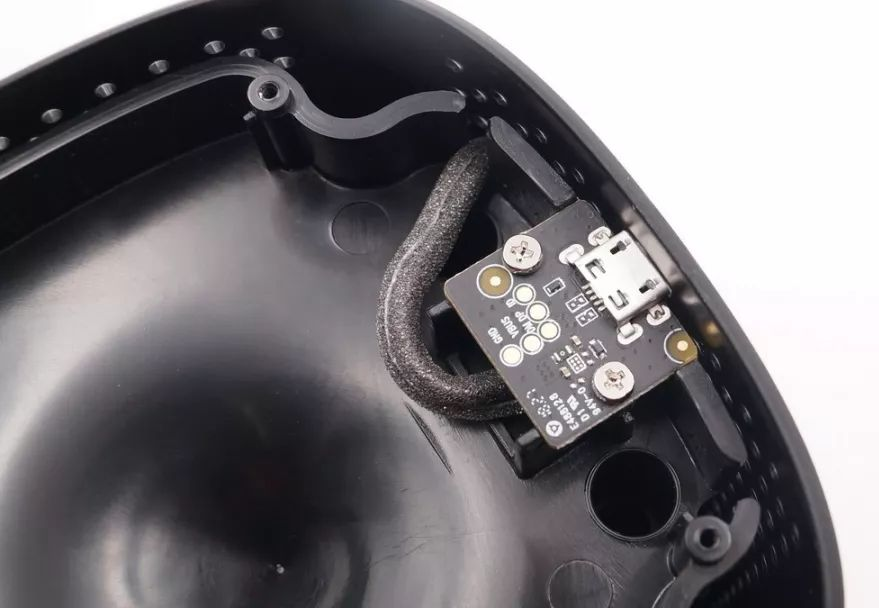

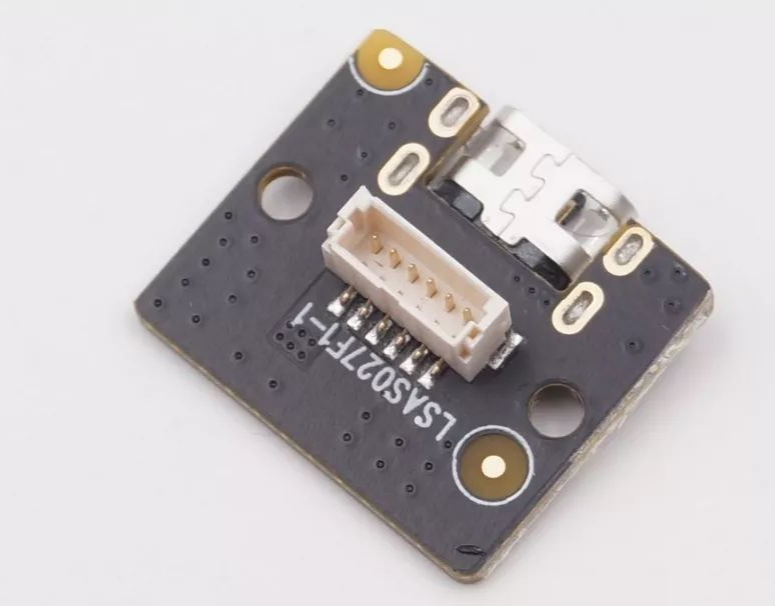

       內部的Micro-USB充電接口，線束使用海綿包裹，避免震動發出噪聲。

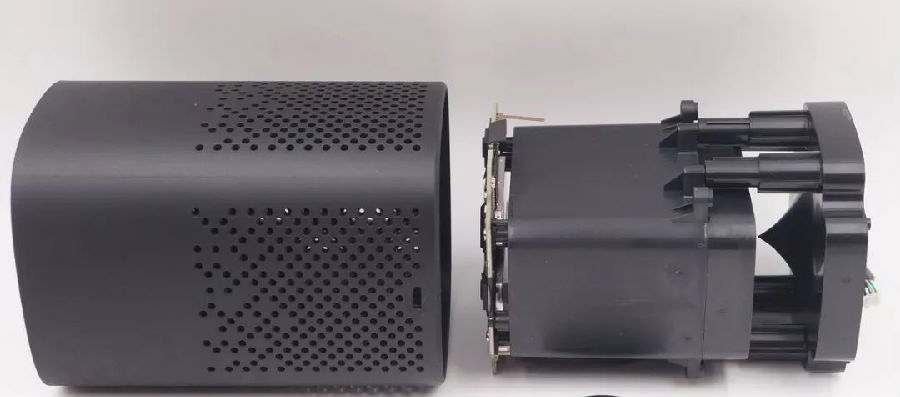

       接著我們將音箱外罩與內腔分離。

       內腔配備了較大尺寸的全方位的導音錐結構，同時，四邊高度較高的支撐柱，增大了導音錐結構的容積，有效提升導音效果。按鍵面板內部有一個柔光罩，柔光罩的外罩半透明，利于紅外線的接收、發射。

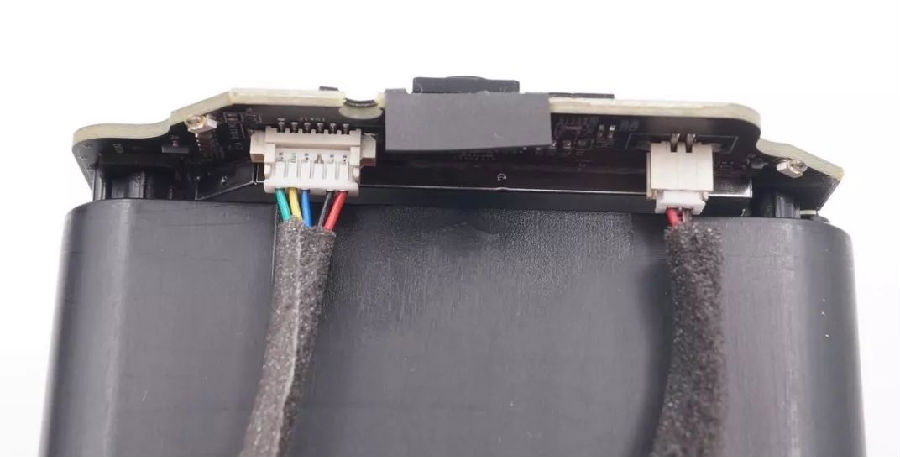

       內部的導線都有海綿包裹，與主板通過插座連接。

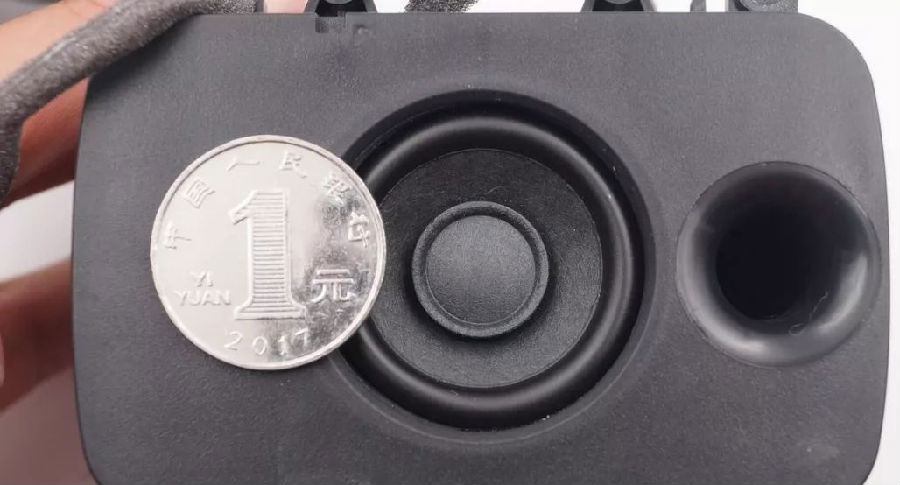

       內部的揚聲器與一元硬幣大小的比較，旁邊的是倒相孔。

       音箱頂部的主板正面，清晰可見四顆麥克風，四顆微動按鍵，還有中部的LED燈。主板的背面，有兩個大塊的屏蔽罩。

       主板上獨立的藍牙/WiFi天線。

       主板上的微動按鍵特寫。

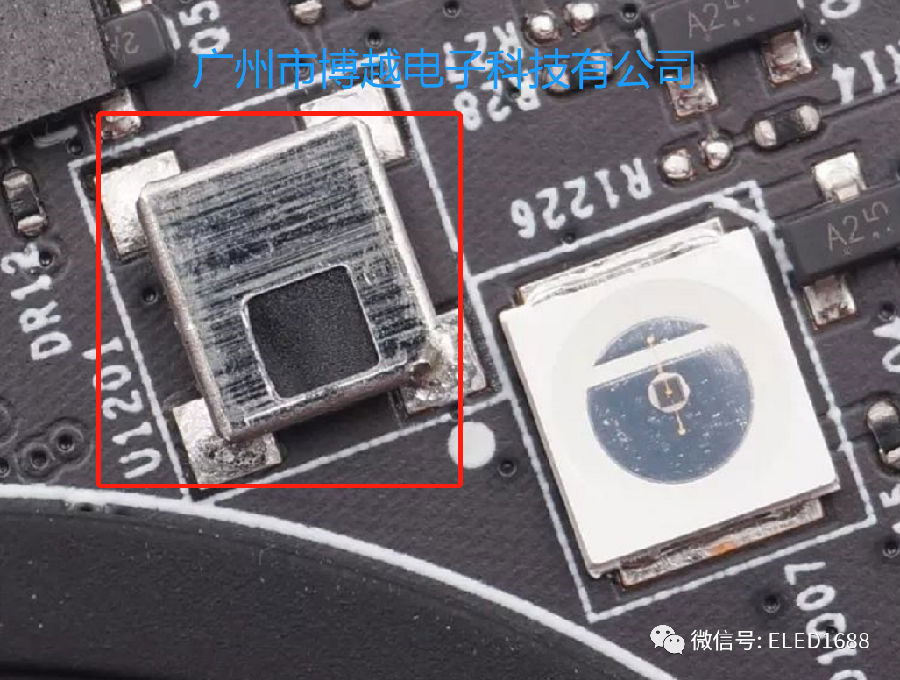

       左上角的是紅外接收器，右下角的是紅外發射管，用于接收反饋遙控器信息。
